1产品简介

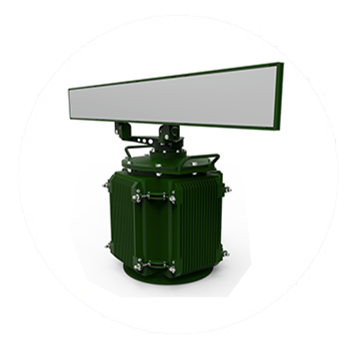

多用途小型警戒雷达是一款采用机械扫描的多普勒雷达，由雷达天线、支撑回转系统、雷达主机、便携式显控终端组成。主要用于探测和分类地面、海面上低运动特征目标以及低空小型慢速飞行目标，可用于地空、海空战略要地的安防警戒及反恐防护
2特点与优势
1. 算法优化，可从复杂地物噪声背景中提取低小慢目标
2. 基于GaN HEMT 器件平台的固态发射机
3. 扫描天线系统可确保高速圆周（扇区）扫描
4. 结构紧凑，可根据不同应用场景调节自身高度
5. 可安装在车辆等机动平台
6. 预留外部接口，可与不同操作系统兼容，可组网
7. 雷达灵敏度
目标 | 典型有效散射面积, m2 | 最大探测距离，km |
无人机 | 0.01 | 7 |
人 | 0.5 | 18 |
汽车, 飞机 | 1 | 25 |
3应用领域
多用途小型警戒雷达主要用于边防海防安防场景及重要场所的警戒与防护。
4技术指标
性能 | 值 |
工作频段 | Х波段 |
工作频带 | 400 MHz |
仪器测量距离 | 0.1～30 km |
发射机脉冲功率 | 50W |
发射机最大平均功率 | 20W |
脉冲重复频率 | 3 KHz～25 KHz |
脉冲宽度 | 0.1 µs～133µs |
辐射信号 | 脉冲线性调频 |
接收机噪声系数 | < 2.5 dB |
仰角的扫描扇区 | 20º |
方位角的扫描扇区 | 360º |
天线最大扫描速度 | 90º/sec |
目标坐标测量 | 方位-距离 |
距离分辨率 | 5 … 60 m |
目标方位角测量精度 | 1º |
距离测量精度 | 5 m |
径向速度测量精度 | 0.1m/s |
最小可测量速度 | 0.2 m/s |
目标最大速度 | ≤60m/s |
坐标系 | 1. WGS-84, 2. 雷达 |
外形尺寸 | 1.2 х 0.5 х 0.75 m3 |
重量 | 65 kg |
消耗功率 (max) | 300 W |
电源 | 220 V, 50 Hz, 或24 V, 直流电压 |
工作温度范围 | -400С ～ +600С |
