1产品简介

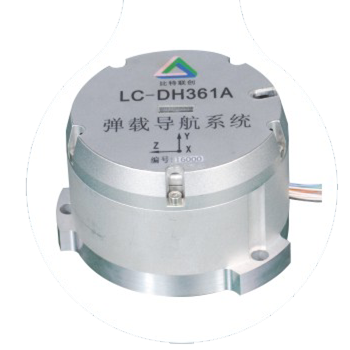

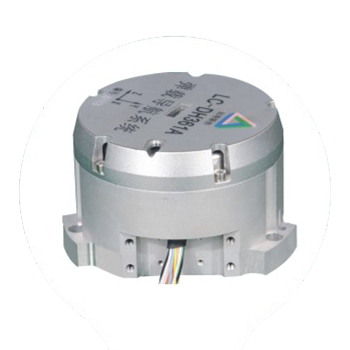

LC-DH361A高过载导航系统是我公司研制的一款小型化抗冲击MEMS/GNSS组合导航系统。核心组件是由6个抗冲击的MEMS仪表组成的惯性测量单元和一个导航处理板。卫星接收机采用外置方式方便用户的选择。
2特点与优势
抗冲击：可承受10000g以上冲击；
大动态：可满足不同转速炮弹的测量需求；
高性能：采用双核处理器，可以满足用户多种计算需求；
对准快：卫星定位后5秒完成初始对准；
精度高：通过误差在线补偿实现高精度组合导航；
兼容广：可与多种接收机组合。
3应用领域
LC-DH361A可以用于炮弹、迫弹、榴弹、滑翔弹、火箭弹等多种大动态旋转弹的姿态测量。
4技术指标
常规参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
重量 |
|
|
| 450 | g | 灌封后 |
工作电压 | 直流 | 7 | 8 | 9 | V | 可定制 |
工作电流 |
|
| 400 |
| mA |
|
启动时间 |
|
|
| 0.5 | s |
|
陀螺仪指标 | 条件 | ωx | ωy | ωz | 单位 | 备注 |
量程 |
| ±3600 | ±100 | ±100 | º/s | 可定制 |
分辨率 |
| 0.01 | 0.01 | 0.01 | º/s |
|
零偏稳定性 | 恒温，1σ | 0.01 | 0.01 | 0.01 | º/s | 1秒平均 |
零偏重复性 | 恒温，1σ | 0.2 | 0.1 | 0.1 | º/s | 6次通断电 |
标度因数精度 |
| ±1000 | ±500 | ±500 | ppm |
|
加速度计指标 |
| αx | αy | αz | 单位 | 备注 |
量程 |
| ±10 | ±5 | ±5 | g | 可定制 |
分辨率 |
| 0.1 | 0.1 | 0.1 | mg |
|
零偏稳定性 | 恒温，1σ | 2 | 0.2 | 0.2 | mg | 1秒平均 |
零偏重复性 | 恒温，1σ | 5 | 1 | 1 | mg | 6次通断电 |
标度因数精度 |
| ±1000 | ±500 | ±500 | ppm |
|
导航指标 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
对准时间 | GNSS定位后 |
|
| 5 | s |
|
航向精度 | 1σ |
| 0.5 |
| ° |
|
俯仰精度 | 1σ |
| 0.5 |
| ° |
|
横滚精度 | 1σ |
| 2 |
| ° |
|
水平速度精度 | 1σ |
| 0.2 |
| m/s | 接收机精度 |
垂直速度精度 | 1σ |
| 0.3 |
| m/s | 接收机精度 |
水平位置精度 | 1σ |
| 10 |
| m | 接收机精度 |
高程位置精度 | 1σ |
| 15 |
| m | 接收机精度 |
